Bij onze klant Monument installeerden we een nieuwe afmontagelijn voor houten kaders en vleugels.

De vleugellijn bestaat uit een draaitafel voor het inrollen van de dichtingen in de vleugels. Dankzij de draai-inrichting blijft de operator op zijn plaats staan en draait de tafel tijdens het inrollen van de dichtingen. De draaitafel is bovendien uitschuifbaar zodat deze aangepast kan worden volgens de afmetingen van de vleugel. De draaitafel is ook verplaatsbaar dankzij de wielen met rem.

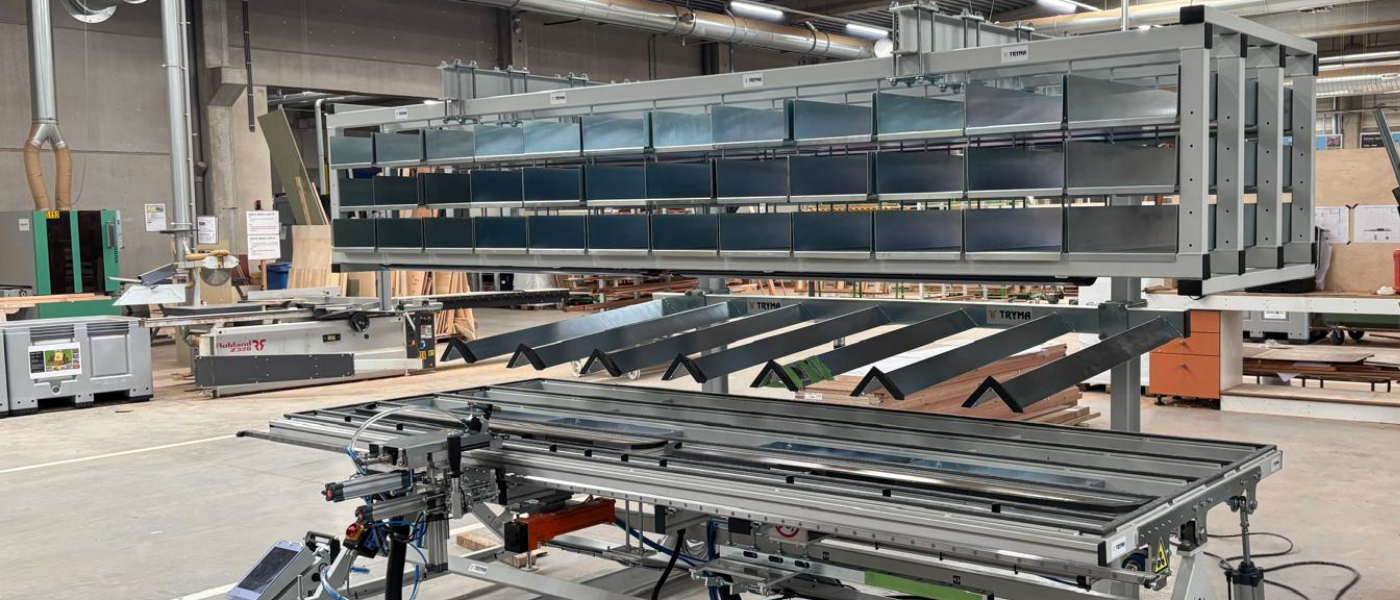

Na het inrollen van de dichtingen wordt het beslag gemonteerd op de vleugels. Hiervoor werd een beslagtafel geïnstalleerd met centreersysteem voor het aftasten van de beslaglengte. Het beslag wordt op lengte geknipt door middel van een beslagstans. De verschillende beslagonderdelen worden overzichtelijk gestockeerd in een beslagmagazijn boven de werktafel.

De kaderlijn start met een verticale rollenbaan en een geïntegreerde montagetafel. Deze montagetafel is verrijdbaar op rails. Na de verticale overname van de kader wordt de werktafel uit de rollenbaan verplaatst. Vervolgens wordt de werktafel pneumatisch gekanteld zodat de operator de kader volledig kan afwerken met dichtingen en beslag. De werktafel is uitgerust met 4 verplaatsbare en uitschuifbare ondersteuningsbalken die instelbaar zijn volgens afmetingen van  het element. Na montage wordt de tafel opnieuw gekanteld naar verticale positie en terug in de verticale rollenbaan geschoven. Het element kan vervolgens eenvoudig door 1 operator naar de volgende werkpost verplaatst worden.

Tussen de montagetafel en de beglazing- en controlepers werd een verrijdbare tussenbuffer geïnstalleerd. Op deze manier worden de verschillende takttijden van beide werkposten opgevangen. De tussenbuffer bestaat uit 1 constructie uitgerust met 5 verticale rollenbaan dat verrijdbaar is op 2 rails met rem.

De beglazings- en controlepers wordt uitgerust met 2 automatisch wegklapbare en verplaatsbare klembalken. Op deze manier kunnen elementen eenvoudig verplaatst worden naar de uitvoer rollenbaan. Na het klemmen van het element kan het controlestation pneumatisch kantelen naar 90° positie voor het ergonomisch inhangen van de vleugel(s). Na het inhangen kan de bediener deze vleugel openen en sluiten voor het testen van het complete element. Indien noodzakelijk kunnen de elementen ook beglaasd worden op de positie.

Aan het einde van de verticale montagelijn werd een uitvoer rollenbaan geplaatst. Vanaf deze positie kunnen de elementen getransporteerd worden naar een transportkar of met behulp van een laadbrug op een raamblok geplaatst worden.
