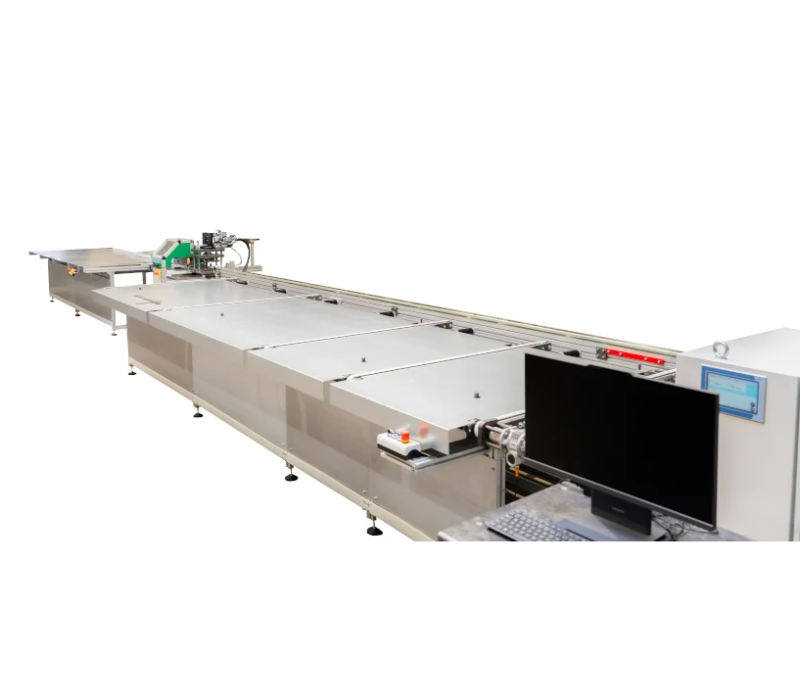

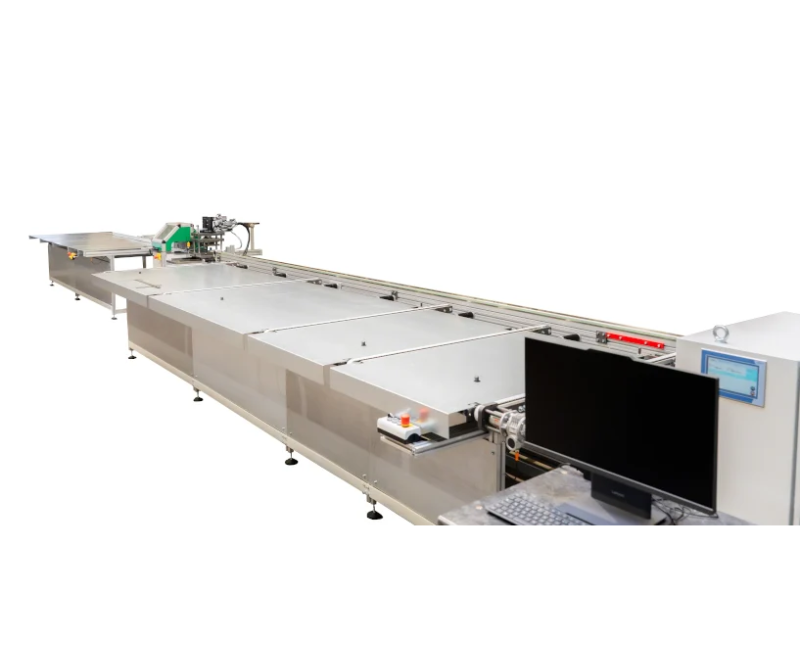

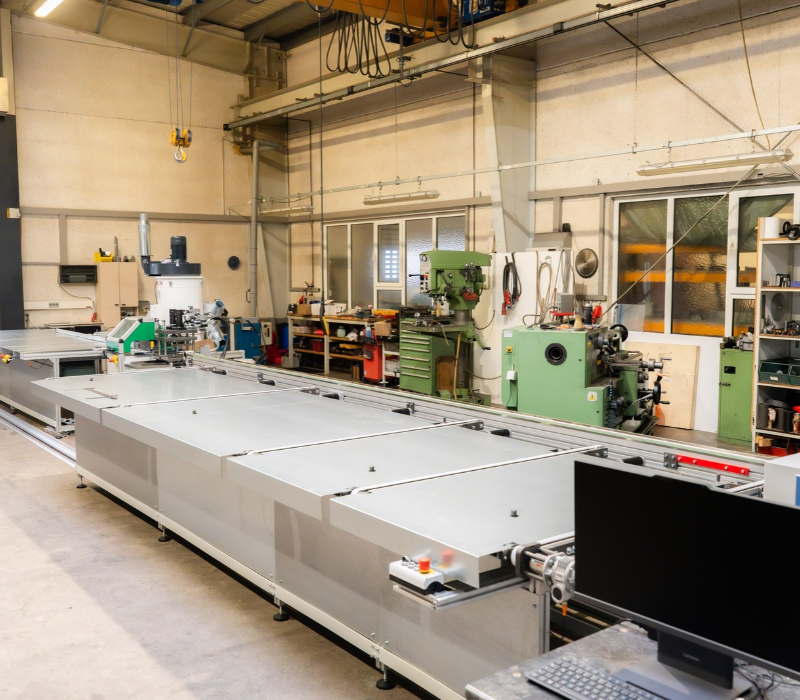

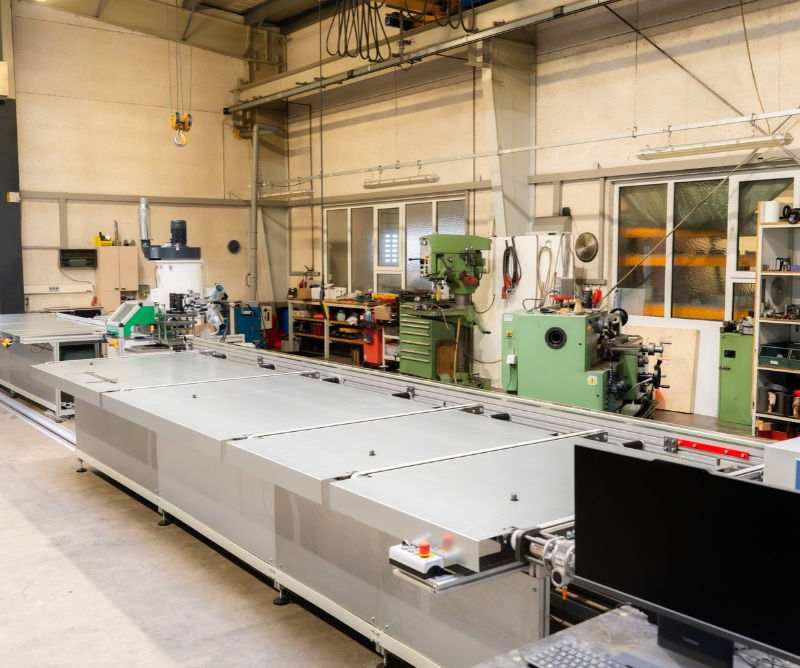

Centre de coupe automatique pour parcloses en aluminium et profilés auxiliaires

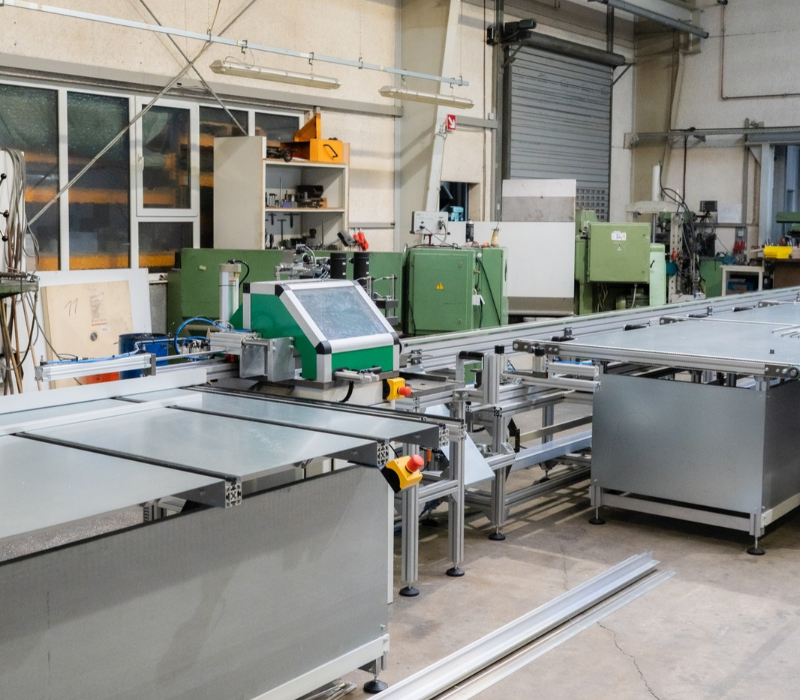

Le centre de coupe automatique a été conçu pour couper efficacement et avec précision à longueur des parcloses en aluminium, des profilés de serrage et d’autres profilés auxiliaires. Grâce à l’alimentation, au processus de coupe et à l’évacuation automatiques des profilés, l’intervention de l’opérateur est réduite au minimum.

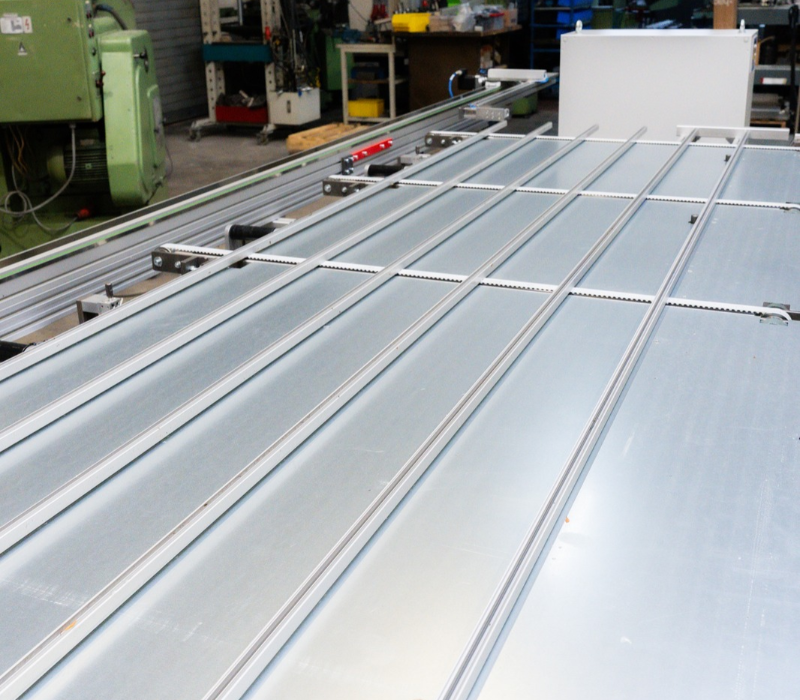

La machine est équipée d’un magasin d’alimentation automatique d’une capacité d’environ 7 profilés et pouvant accueillir des profilés d’une longueur maximale de 6.500 mm. Une pince de préhension automatique assure le positionnement et le transport des profilés vers l’unité de coupe. Pendant la coupe, les profilés sont serrés pneumatiquement à l’horizontale et à la verticale. La lame de scie se déplace automatiquement de bas en haut et garantit une coupe précise.

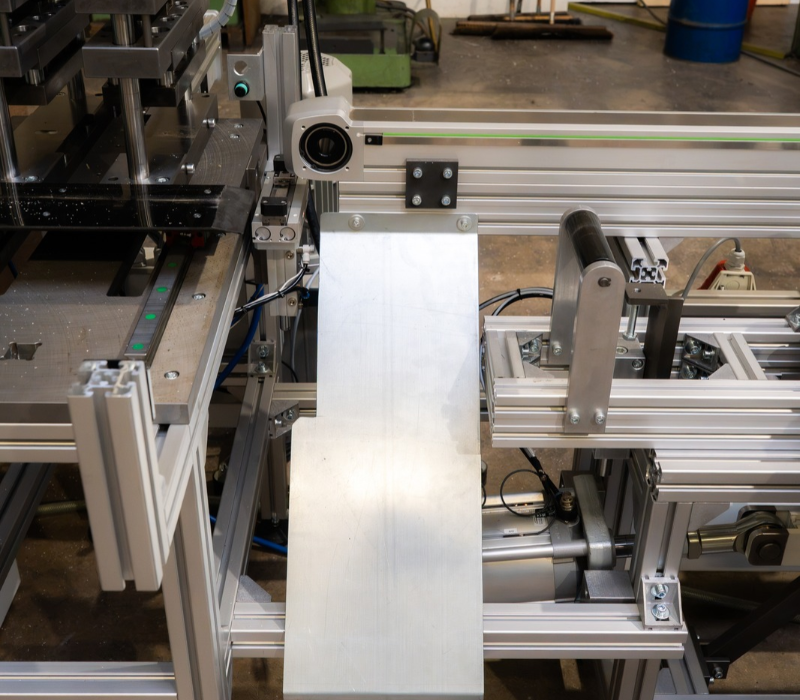

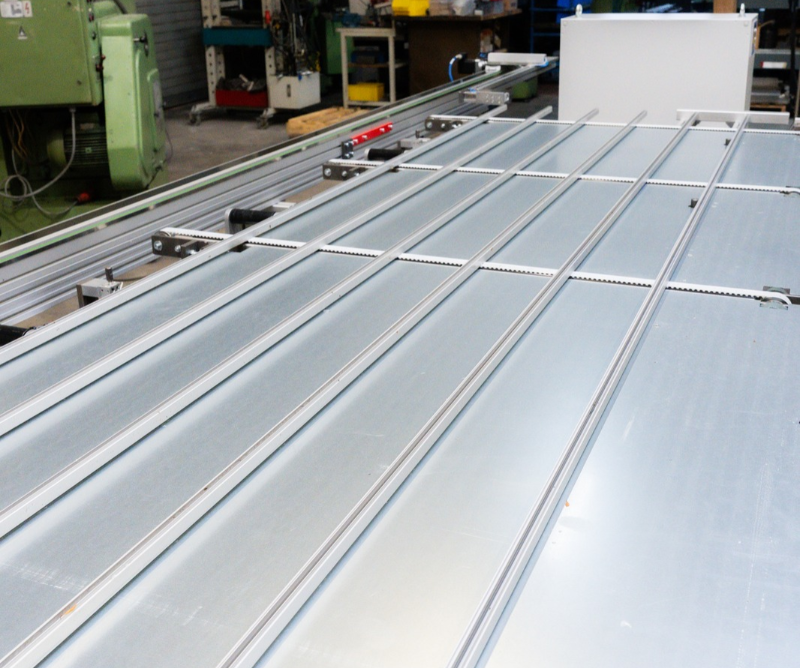

Après la coupe, les profilés sont automatiquement transportés vers la table de sortie à l’aide d’une pince de préhension. Un pousseur pneumatique fait avancer les profilés coupés afin de permettre l’accumulation de plusieurs profilés sur la table de sortie. Un capteur détecte lorsque la table de sortie est entièrement remplie. Une imprimante d’étiquettes destinée à l’identification des profilés sciés est installée sous la table de sortie.

La commande s’effectue via un PC orientable équipé d’un logiciel convivial. La machine peut fonctionner entièrement automatiquement à partir de fichiers de commande externes, mais permet également de créer directement des listes de coupe sur la machine.

En option: unité de poinçonnage intégrée

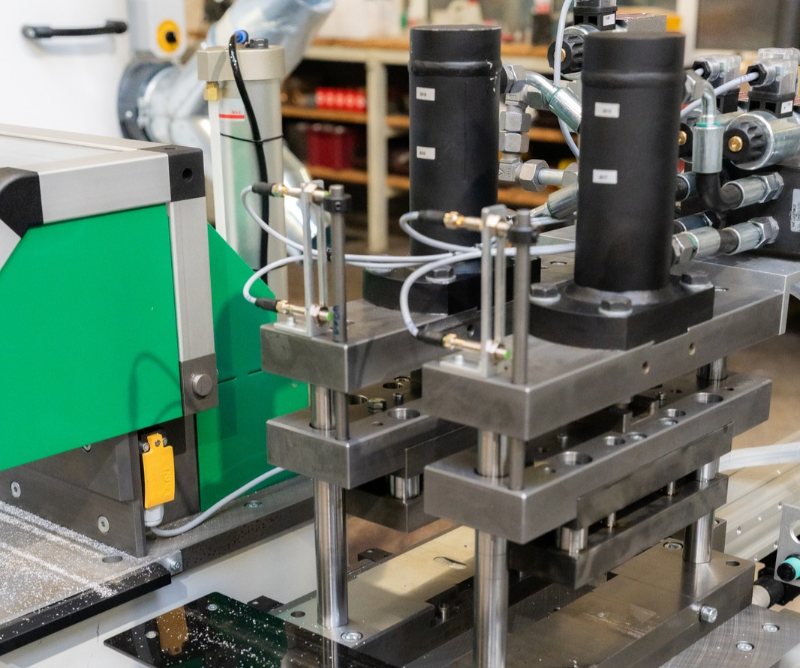

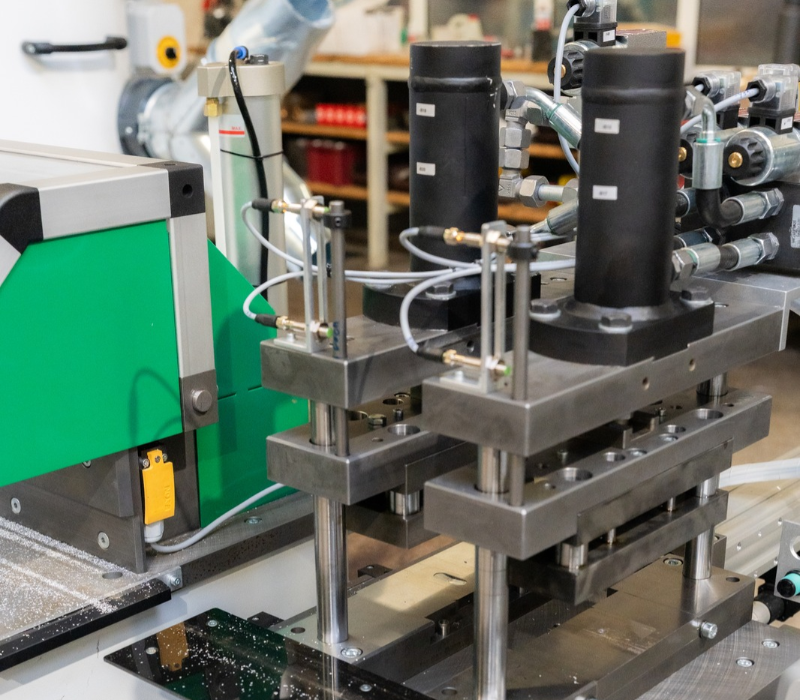

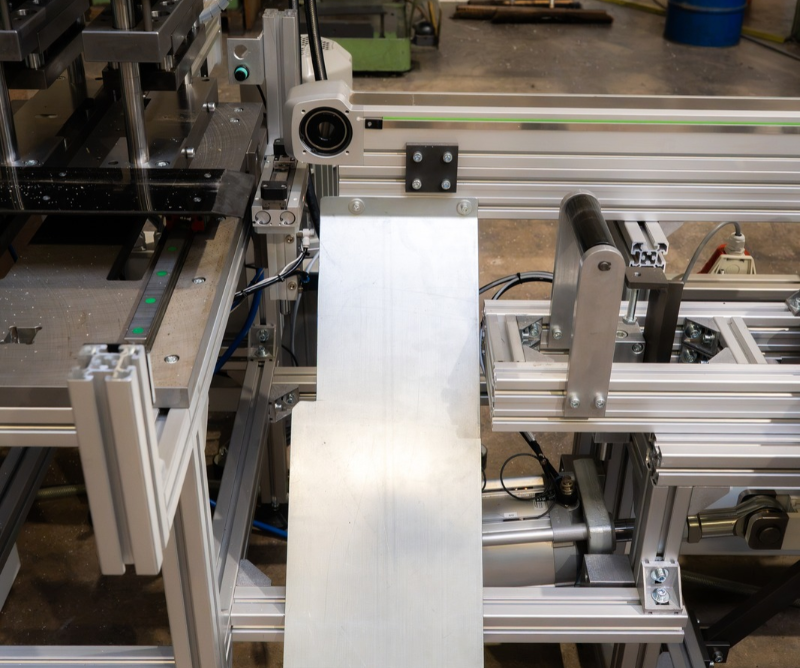

Le centre de coupe peut être équipé en option d’une unité de poinçonnage automatique intégrée en amont de l’unité de coupe. Elle permet de réaliser des opérations supplémentaires sur les profilés de serrage en aluminium et d’autres profilés auxiliaires.

Les profilés sont positionnés avec précision par la pince de préhension automatique. L’unité de poinçonnage se positionne ensuite à l’endroit souhaité grâce à un servomoteur et effectue l’opération rapidement et sans bavures.

L’unité de poinçonnage est équipée de série de deux outils de poinçonnage interchangeables, permettant de réaliser différentes opérations.

La combinaison du poinçonnage et de couper au sein d’un seul processus de production automatisé évite les manipulations manuelles supplémentaires et augmente encore la productivité.
