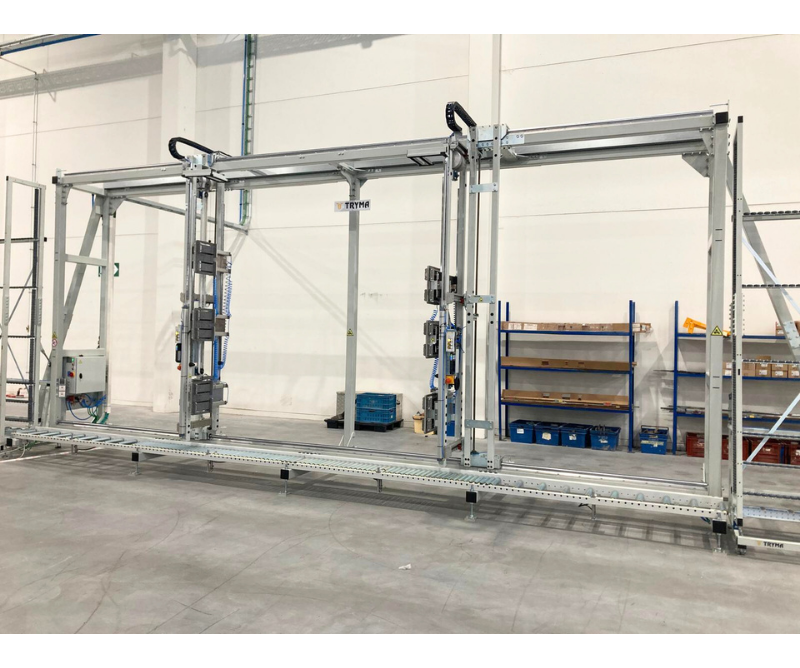

Sur le côté gauche de la station de contrôle, un convoyeur d’alimentation avec système d’inclinaison de 83° à 90° peut être installé pour transférer l’élément vers la station de contrôle. Le côté droit de l’élément est serré pneumatiquement par la barre de serrage droite. L’élément est ensuite déplacé manuellement vers le centre de la station de contrôle. Ensuite, le côté gauche de l’élément est serré par la barre de serrage gauche. Les deux barres de serrage sont escamotables vers l’arrière, permettant ainsi un passage libre des éléments. Chaque barre de serrage est équipée de 3 pinces pneumatiques pour maintenir l’élément en place.

Un automate Beckhoff PLC commande les pinces pour garantir une sécurité optimale de l’opérateur. La pince inférieure est fixée, la pince centrale est réglable manuellement et la pince supérieure est mobile via une manivelle, en fonction de la hauteur de l’élément.

Un raccordement électrique est prévu pour le test des serrures électriques et autres composants électriques. L’élément peut être ouvert vers l’intérieur et l’extérieur grâce à la structure ouverte. Il peut ainsi être entièrement contrôlé avant sa mise sur chariot, afin d’éviter des coûts supplémentaires liés au SAV. Après le contrôle, l’élément est transféré vers le convoyeur de sortie. Le convoyeur inférieur est équipé de rouleaux en acier Ø 50 mm, avec une longueur de rouleau de 300 mm et un entraxe de 200 mm.
